圆振动筛


圆振动筛

    圆振动筛做圆形运动,是一种多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多。适宜采石场筛分砂石料,也可供选煤、选矿、建材、电力及化工等行业作产品分级用。振动筛在结构上采用筒体式偏心轴激振器及偏块调节振幅,先进的铆钉连接装配式机架结构提高了设备使用寿命及弹簧减振装置减小了对基础的冲击力,是一种多层、高效的新型振动筛。

    圆振动筛工作特点:
    ① 采用块偏心作为激振力,激振力强。
    ② 筛子横梁与筛箱采用高强度螺栓,结构简单,维修方便快捷;
    ③ 采用轮胎联轴器,柔性连接,运转平稳;
    ④ 采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理最大、寿命长、电耗低、噪音小。

    我厂生产的圆振动筛具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,产量能耗均达到国家标准,居国内外先进水平,备受各行业用户的好评。

    圆振动筛主要结构

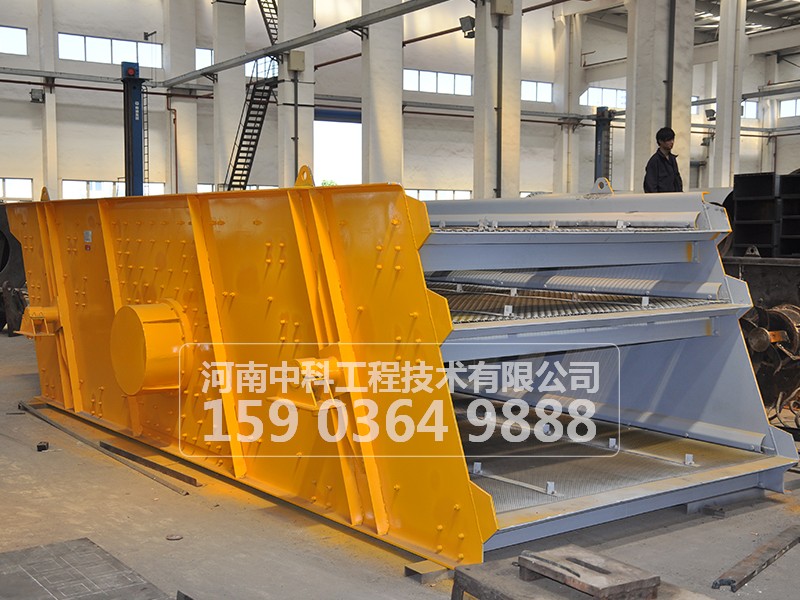

    圆振动筛由偏心式激振器、筛箱、电动机、底座及支承装置组成。

    圆振动筛工作原理
    电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。
    圆振动筛使用和维护
    振动筛应在筛面没有物料的情况下启动,尽量避免带料开机,筛机运转平稳后才能给料。停机前应先停止给料,待面物料排除后再停机。工作过程中应经常观察筛机运行情况,如发现运动不正常或异常声响,应及时停机检查,找出原因,排除故障。

功格与性能参数表:

型号

筛网
层数

筛网
面积
(m2)

筛孔
尺寸
(mm)

最大
进料
尺寸
(mm)

处理能力
(m3/h)

振动功率
(r/min)

双振
幅(mm)

电机功率(kw)

筛面倾角
(度)

筛面规格
(mm)

总重量
(kg)

外形尺寸
(长*宽*高)(mm)

2YK1225

2

6

4-50

400

8-60

800-970

8

5.5

20

1200×2500

2500

3040×1840×800

3YK1225

3

9

4-50

400

10-70

800-970

8

5.5

20

1200×2500

2850

3040×1840×1200

2YK1230

2

7.2

4-50

400

12-78

800-970

8

7.5

20

1200×3000

3000

3390×1900×800

3YK1230

3

10.8

4-50

400

13-80

800-970

8

7.5

20

1200×3000

3600

3537×1900×1200

2YK1237

2

8.88

4-50

400

15-86

800-970

8

7.5

20

1200×3700

3600

4090×1900×800

3YK1237

3

13.22

4-50

400

16-90

800-970

8

7.5

20

1200×3700

4200

4400×1950×1200

2YK1535

2

10.5

5-50

400

20-125

800-970

8

11

20

1500×3500

4890

4552×2250×900

3YK1535

3

15.75

5-50

400

21-125

800-970

8

11

20

1500×3500

5700

4552×2250×1600

2YK1545

2

13.5

5-50

400

22-150

800-970

8

15

20

1500×4500

5330

5400×2250×1600

3YK1545

3

20.25

5-50

400

22-150

800-970

8

15

20

1500×4500

5800

5400×2250×1700

2YK1548

2

14.4

5-50

400

22.5-162

800-970

8

15

20

1500×4800

5980

5300×2200×860

3YK1548

3

21.6

5-50

400

22.5-162

800-970

8

15

20

1500×4800

6600

5752×2200×1600

2YK1848

2

17.28

5-80

400

25-206

750

11

15

20

1800×4800

7080

6140×2470×1380

3YK1848

3

25.92

5-80

400

32-276

800-970

8

18.5

20

1800×4800

7600

6140×2710×1780

2YK1854

2

19.44

5-80

400

32-312

800-970

8

18.5

20

1800×5400

8150

6500×2600×1300

3YK1854

3

29.16

5-80

400

32-312

800-970

8

22

20

1800×5400

8840

6960×2600×1630

2YK2160

2

25.2

5-100

400

50-475

970

8

30

20

2100×6000

9780

7300×2950×2000

3YK2160

3

37.8

5-100

400

50-475

970

8

30

20

2100×6000

10800

7300×2950×2000

2YK2460

2

28.8

5-100

400

65-550

970

8

37

20

2400×6000

13600

7450×3230×1500

3YK2460

3

43.2

5-100

400

70-620

970

8

37

20

2400×6000

15600

7450×3230×1910
